چرخ دنده گیربکس هیلتی TE 70 (دنده کله گاوی / مخروطی)

بررسی تخصصی چرخ دنده گیربکس هیلتی TE 70 (دنده کله گاوی)

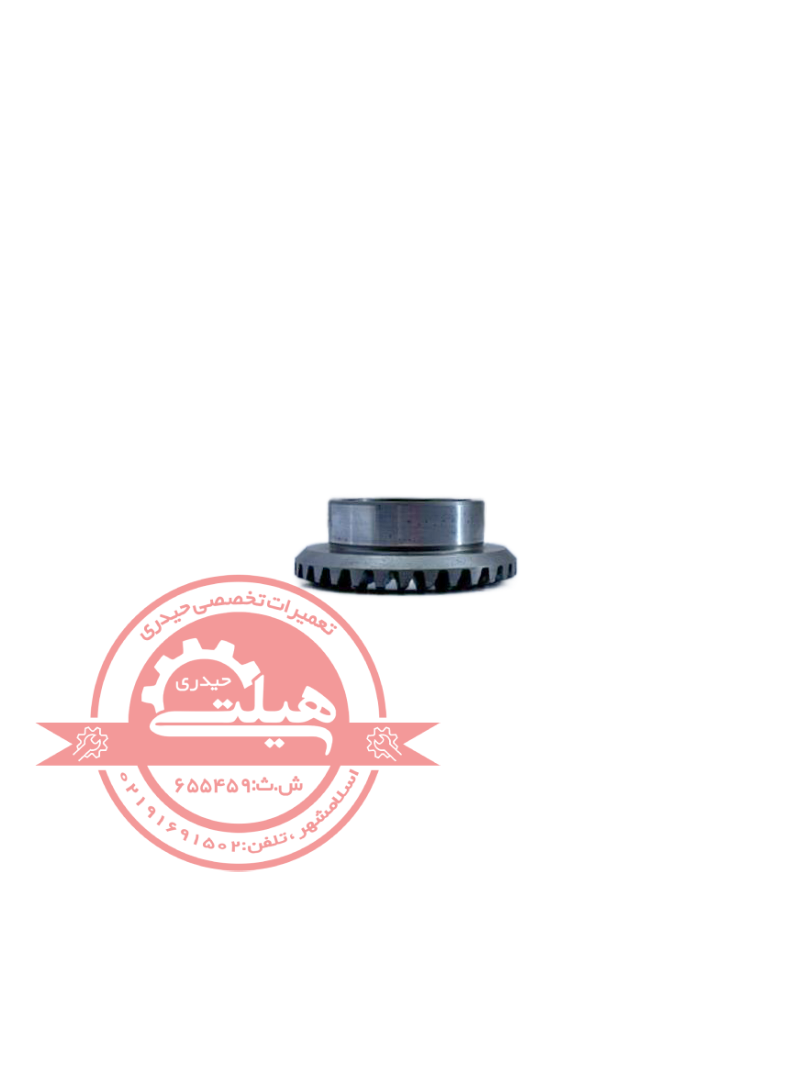

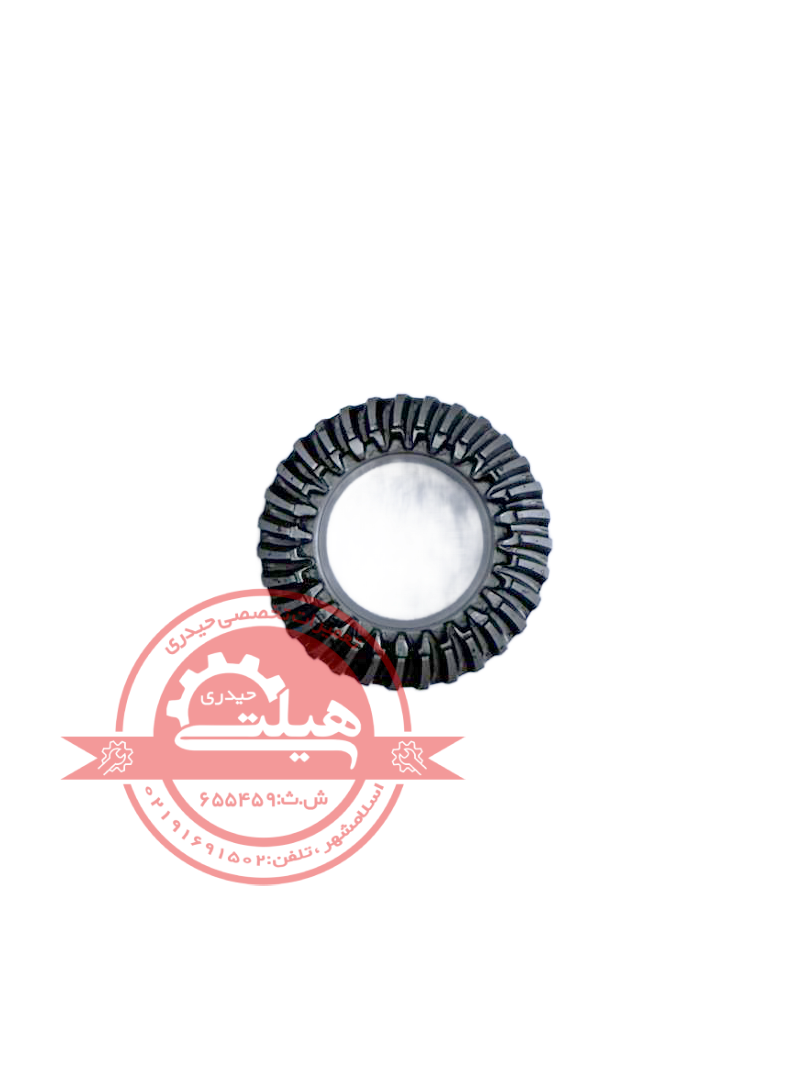

چرخ دنده گیربکس هیلتی TE 70 که در تصویر مشاهده می‌کنید، اولین و مهم‌ترین نقطه انتقال قدرت در دستگاه شماست. این قطعه که در اصطلاح فنی “دنده کله گاوی” یا “دنده مخروطی” (Bevel Gear) نامیده می‌شود، نیروی چرخشی پرسرعت آرمیچر را دریافت کرده و با زاویه ۹۰ درجه به سیستم گیربکس و مکانیزم پنوماتیک (ضربه) منتقل می‌کند.

این قطعه به عنوان یکی از پرفشارترین **لوازم یدکی گیربکس TE 70**، به طور مداوم تحت گشتاور شدید و شوک‌های ناشی از ضربه قرار دارد. به همین دلیل، کیفیت ساخت، نوع آلیاژ فولاد و فرایند سخت‌کاری دندانه‌های آن، نقشی مستقیم در طول عمر دستگاه و قدرت خروجی آن دارد.

چرا کیفیت این چرخ دنده تا این حد اهمیت دارد؟

استفاده از یک چرخ دنده گیربکس TE 70 بی‌کیفیت یا ساخته شده از آلیاژ نامناسب، عواقب فاجعه‌باری دارد:

• تخریب آرمیچر: این دنده به طور مستقیم با دنده پینیون سر آرمیچر درگیر است. اگر دندانه‌های این چرخ دنده نرم‌تر یا سخت‌تر از حد استاندارد باشند، به سرعت دنده سر آرمیچر را می‌خورند و شما را مجبور به تعویض آرمیچر کامل (که بسیار گران‌تر است) می‌کنند.
• ماشینکاری دقیق (Precision Machining): زاویه و گام دندانه‌های این دنده مخروطی باید با دقت میکرومتری ساخته شوند تا درگیری کامل (Full Mesh) با پینیون آرمیچر داشته باشند. در غیر این صورت، درگیری ناقص باعث ایجاد صدای زوزه، لرزش و شکستگی سریع دندانه‌ها می‌شود.
• سخت‌کاری حرارتی (Heat Treatment): این دنده از فولاد آلیاژی خام ساخته نشده، بلکه پس از ماشینکاری، تحت عملیات حرارتی سخت‌کاری قرار گرفته تا سطحی بسیار مقاوم در برابر سایش و هسته‌ای مقاوم در برابر ضربه داشته باشد.

شایع‌ترین علائم خرابی دنده کله گاوی TE 70

اگر دستگاه شما یکی از این علائم را دارد، به احتمال زیاد این چرخ دنده گیربکس TE 70 آسیب دیده است:

• صدای جیغ، زوزه یا خرد شدن فلز: اولین و واضح‌ترین نشانه. این صدا ناشی از پریدگی لبه دنده‌ها یا درگیری ناقص آن‌هاست.
• دستگاه کار نمی‌کند اما موتور می‌چرخد: اگر دندانه‌های دنده به طور کامل “کچل” یا شکسته شوند، آرمیچر هرز می‌چرخد اما هیچ نیرویی به گیربکس منتقل نمی‌شود.
• قفل کردن ناگهانی دستگاه: شکستن یک دندانه و گیر کردن آن بین دو چرخ دنده، باعث قفل شدن ناگهانی و خطرناک گیربکس می‌شود.

مشخصات فنی قطعه

نکته طلایی تعمیرکاران (بسیار مهم):

هنگام تعویض چرخ دنده گیربکس TE 70، حتماً و حتماً دنده پینیون سر آرمیچر را نیز به دقت بازرسی کنید. اگر پینیون آرمیچر حتی کوچکترین ساییدگی یا تیزی لبه داشته باشد، این چرخ دنده نو را در عرض چند ساعت از بین خواهد برد. در ۹۰٪ موارد، این دو قطعه باید با هم تعویض شوند.

همچنین، استفاده از گریس اصلی و تازه هیلتی برای روانکاری این مجموعه دنده الزامی است.
