استوانه داخلی هیلتی TE 70

تحلیل فنی استوانه داخلی TE 70: قلب مکانیزم پنوماتیک هیلتی

استوانه داخلی هیلتی TE 70 (Cylinder Barrel)، شاید دقیق‌ترین و حساس‌ترین قطعه در کل دستگاه شما باشد. این قطعه، “میدان نبرد” اصلی است که در آن فشرده‌سازی هوا و انتقال انرژی ضربه رخ می‌دهد. این یک لوله فلزی ساده نیست؛ سطح داخلی (Bore) این سیلندر با دقتی در حد میکرون سنگ‌خورده و صیقلی (Honed) شده است تا بتواند اورینگ‌های پیستون و ضربه زن (Ram) را به طور کامل آب‌بندی کند.

تمام قدرت کوبش هیلتی TE 70 شما به توانایی این **استوانه داخلی (سیلندر)** در نگه داشتن هوای فشرده شده بستگی دارد.

نقش حیاتی سوراخ‌ها (پورت‌ها) در استوانه داخلی TE 70

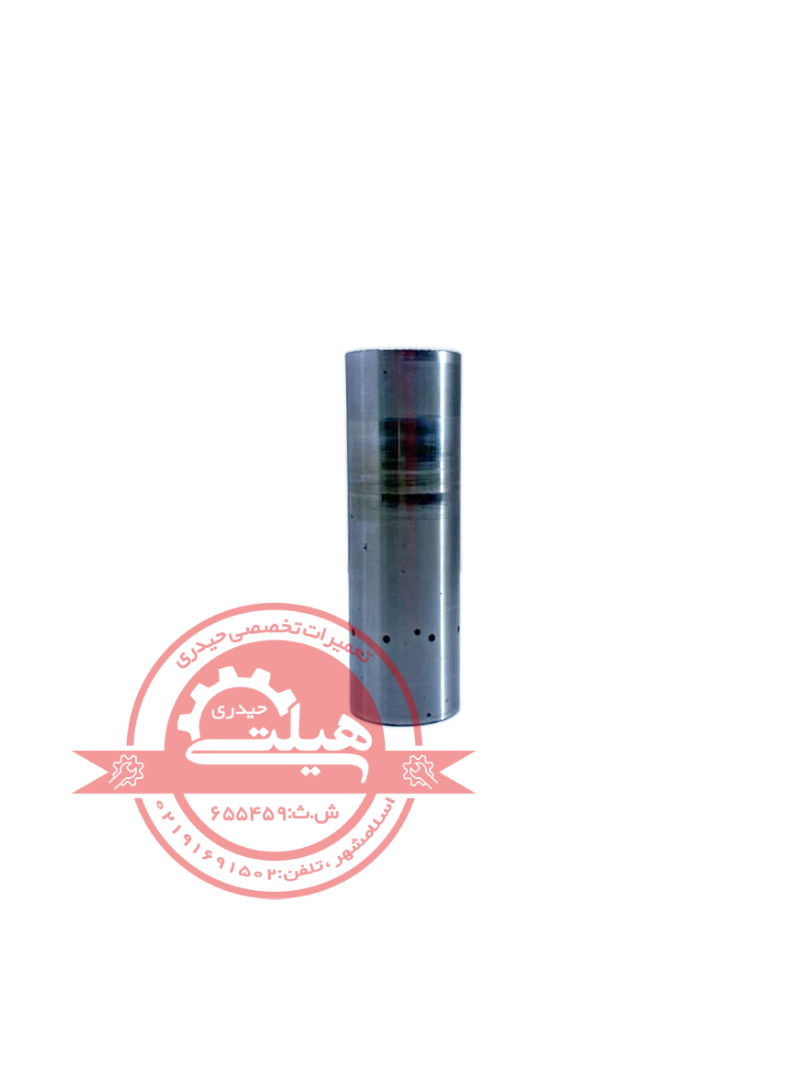

سوراخ‌های کوچکی که در بدنه این سیلندر مشاهده می‌کنید، پورت‌های انتقال هوا هستند. این پورت‌ها شاهکار مهندسی پنوماتیک هیلتی هستند:

• آن‌ها اجازه می‌دهند تا هوای فشرده شده توسط پیستون (در یک محفظه) به پشت ضربه زن (در محفظه دیگر) منتقل شود و آن را پرتاب کند.
• همچنین در حرکت برگشت، با ایجاد خلاء و انتقال هوا، به بازگشت ضربه زن (Ram) و ایجاد بالشتک هوایی (Air Cushion) کمک می‌کنند تا از برخورد فلز به فلز در انتهای سیلندر جلوگیری شود.
• گرفتگی یا هرگونه آسیب به این پورت‌ها، کل چرخه پنوماتیک را مختل می‌کند.

شایع‌ترین علائم خرابی و فرسودگی سیلندر هیلتی TE 70

خرابی این **استوانه داخلی TE 70** تقریباً همیشه به معنای مرگ کامل قدرت دستگاه است:

• افت کامل یا شدید قدرت ضربه: شایع‌ترین علامت. دستگاه روشن می‌شود، اما به دلیل نشت هوا از دور اورینگ‌ها (به خاطر خط و خش داخل سیلندر)، هیچ کمپرس معناداری ایجاد نمی‌شود.
• پارگی مکرر اورینگ‌ها: اگر پس از هر تعمیر، اورینگ‌های پیستون یا ضربه زن به سرعت پاره یا ساییده می‌شوند، به احتمال ۱۰۰٪ سطح داخلی سیلندر شما آسیب دیده است.
• داغ شدن بیش از حد گیربکس: اصطکاک شدید ناشی از سطح آسیب‌دیده سیلندر و کمبود گریس، دما را به شدت بالا می‌برد.
• خروج باد شدید از اگزوز دستگاه: نشانه‌ی واضح نشت کمپرس از محفظه پنوماتیک.

مشخصات فنی قطعه

هشدار بسیار مهم تعمیرکاران (حیاتی):

۱- **هرگز، هرگز و هرگز** برای جا زدن اورینگ‌ها در داخل این استوانه داخلی (سیلندر) از پیچ‌گوشتی یا هر ابزار فلزی نوک تیز استفاده نکنید. کوچکترین خط، این قطعه گران‌قیمت را غیرقابل استفاده می‌کند. (از ابزار پلاستیکی مخصوص یا دست آغشته به گریس استفاده کنید).

۲- قبل از نصب پیستون و ضربه زن (Ram)، مطمئن شوید که هیچ لبه تیز یا پلیسه‌ای روی آن‌ها وجود ندارد که بتواند به دیواره سیلندر آسیب بزند.

۳- نصب این قطعه **فقط و فقط** باید با گریس اصلی هیلتی و اورینگ‌های نو انجام شود. کار کردن خشک این سیستم، آن را در چند ثانیه نابود خواهد کرد.
