راهنمای نگهداری و معرفی «اره افقی‌بر» (وال‌سو) هیلتی

در این مقاله به‌صورت کامل درباره‌ی «اره افقی‌بر هیلتی» (Hilti wall / horizontal saw) توضیح می‌دهم: چه مدلی است، اجزا و مشخصات مهم‌، کاربردها، و سپس راهنمای جامع نگهداری، بازدید و عیب‌یابی که برای حفظ عملکرد، ایمنی و طول عمر دستگاه لازم است.

۱ — اره افقی‌بر هیلتی چیست؟ (معرفی کلی)

اره‌ افقی‌بر یا «وال‌سو / wall saw» دستگاهی برقی/موتوردار است که برای برش‌های دقیق افقی (و گاه عمودی) در سازه‌های بتنی، سنگی یا مصالح مسلح به‌کار می‌رود. این دستگاه معمولاً روی ریل یا قفسه‌ای نصب می‌شود و تیغه‌ی الماسهٔ بزرگ یا سیم الماسه (diamond wire) را با توان بالا به حرکت در می‌آورد تا برش‌های عمیق و طولانی ایجاد کند. برای برش دیوارها، بازکردن پنجره/درهای بزرگ در سازه‌های بتنی، ایجاد شکاف سرویس‌ها یا برش بخش‌هایی از پل‌ها و فونداسیون استفاده می‌شود.

۲ — مدل‌ها و مشخصات کلیدی محصولات هیلتی (مروری)

هیلتی چند خانواده ابزار برای برش دیوار و برش بتنی دارد؛ مهم‌ترین دسته‌ها عبارت‌اند از:

وال‌سوهای الکتریکی با تیغه (DST 10-CA, DST 20-CA و مشابه): برای برش‌های صنعتی با تیغه‌های بزرگ (قطرهای 600–1200 میلی‌متر) و توان الکتریکی بالا. مشخصه‌های مهم: محدوده قطر تیغه، قدرت ورودی (کیلووات)، عمق برش ماکزیمم، و امکان کنترل از راه دور. برای مثال DST 10-CA تیغه‌هایی در بازه 600–900 میلی‌متر می‌تواند بپذیرد و توان نامی حدود 9 kW دارد؛ عمق برش تا ~38 سانتی‌متر گزارش شده است.
سیستم‌های سیم الماسه (wire saws)؛ مانند DS-WSS 30: برای برش‌های خیلی عمیق یا قطعات بزرگ که تیغهٔ دیسکی اقتصادی نیست؛ سیم الماسه انعطاف‌پذیر است و می‌تواند برش‌هایی با طول و شکل پیچیده بدهد. راهنمای تولیدکننده دربارهٔ طول بهینه تماس سیم و محدودهٔ کاربردها اطلاعات فنی دارد.
اره‌های برش دستی / cut-off saw مثل DSH-700 (گاز/برقی/بی‌سیم در نسخه‌های مختلف): این‌ها اره‌های دستی و قابل حمل‌اند برای برش‌های سریع موضعی تا عمق معینی (مثلاً تا 5 اینچ/~12.5 cm با تیغهٔ 14″ در برخی مدل‌ها). برای کارهای تکمیل یا وقتی وال‌سو بزرگ مناسب نیست کاربرد دارد.

جمع‌بندی: اگر منظورتان «اره افقی‌بر» صنعتی و متصل به ریل است—احتمال زیاد DST/DST-CA یا مدل‌های وال‌سو هیلتی منظورتان است؛ اگر اشاره به ارهٔ قابل‌حمل دارید، خانوادهٔ DSH (cut-off) منظور می‌شود.

۳ — اجزا و عملکرد (چه چیزهایی را باید شناخت)

اره افقی‌بر هیلتی مجموعه‌ای از سیستم‌های مکانیکی، الکتریکی، هیدرولیکی و کنترلی است که همگی باید هماهنگ کار کنند تا امکان برش‌های دقیق و سنگین در بتن، بتن مسلح، سنگ، و سازه‌های صنعتی فراهم شود. اجزای مهم این دستگاه عبارت‌اند از:

۱. سیستم پایه، ریل و فریم نصب (Guide Rail & Base Frame)

اجزا

ریل نصب (Guide Rail): پروفیل آلومینیوم یا فولادی با شیارهای دقیق برای حرکت چرخ‌دنده یا کالسکهٔ برش.
کالسکه یا اسلایدر (Carriage): بخش متحرکی که مجموعه موتور و تیغه روی آن سوار است.
پایه‌های تثبیت‌کننده (Anchors / Mounting Base): شامل پیچ‌های رولبولت یا انکر مکانیکی/شیمیایی.

وظیفه و عملکرد

ایجاد سطحی صُلب و تراز برای حرکت تیغه در مسیر مستقیم.
تحمل نیروهای شدید افقی هنگام درگیری تیغه با بتن.
تنظیم دقیق زاویه و ارتفاع برش.

راهنمای نگهداری و معرفی «اره افقی‌بر»

نکات فنی

ریل باید بدون تاب‌برداشتگی و کاملاً تراز باشد.
هرگونه لرزش یا لقی در ریل، مستقیماً کیفیت برش را کاهش می‌دهد.
در سیستم‌های پیشرفته، کالسکه دارای چرخ‌دنده با گام دقیق است که با موتور پیش‌روی هماهنگ می‌شود.

۲. واحد محرک (Motor Unit)

انواع

موتور الکتریکی سه‌فاز پرقدرت (در وال‌سوهای هیلتی مانند DST): توان 7–15 کیلووات.
موتور بنزینی (در برش‌های دستی مثل DSH).
موتور هیدرولیک یا سیمی (Wire Saw): در مدل‌های مخصوص برش عمیق.

وظیفه

تأمین گشتاور و دور کافی برای چرخاندن تیغه الماسه تحت فشار زیاد.
حفظ پایداری دور موتور حتی در بارگذاری‌های سنگین.

اجزای داخلی

سیم‌پیچ‌ها، خازن‌ها یا سیستم اینورتر فرکانس (در مدل‌های جدید).
سنسورهای دما و جریان.
سیستم حفاظت از اضافه بار (Overload Protection).

۳. هاب، شفت و گارد تیغه (Blade Spindle & Guard)

اجزا

شفت اصلی (Main Spindle): محور سخت‌کاری شده که تیغه روی آن بسته می‌شود.
هاب (Disc Hub): صفحه نگهدارنده تیغه، معمولاً با پیچ‌های مخصوص.
گارد محافظ تیغه (Blade Guard): پوشش ضخیم برای حفاظت اپراتور.

عملکرد

انتقال مستقیم گشتاور موتور به تیغه با حداقل لرزش.
نگه داشتن تیغه در مرکز دقیق و جلوگیری از بالانس نامناسب.
محافظت در برابر پرتاب ذرات، پاشش آب و شکست احتمالی تیغه.

نکات فنی

انحراف شفت بیش از ۰٫۱ میلی‌متر می‌تواند لرزش خطرناک ایجاد کند.
گارد باید همیشه بسته و سالم باشد.

۴. تیغه الماسه یا سیم الماسه (Diamond Blade / Diamond Wire)

نوع تیغه

تیغه دیسکی الماسه با قطر ۶۰۰ تا ۱۲۰۰ میلی‌متر
در سیستم‌های wire saw: سیم الماسه با قطر ۱۰–۱۱ میلی‌متر

اجزای تیغه

سگمنت‌های الماسه (Diamond Segments)
بدنه فولادی تیغه
نقاط لحیم‌کاری یا جوش لیزری سگمنت‌ها

عملکرد

سایش کنترل‌شده سطح بتن توسط کریستال‌های الماس صنعتی.
هرچه سگمنت نرم‌تر باشد، برای بتن سخت مناسب‌تر است و برعکس.

نکته

تیغه باید با سرعت خطی مشخص (Linear Speed) کار کند که معمولا بین ۳۵ تا ۵۰ متر بر ثانیه است.

۵. سیستم پیش‌روی (Feed System)

اجزا

موتور تغذیه (Feed Motor)
گیربکس کاهش‌دهنده
چرخ‌دنده یا تسمه انتقال به کالسکه
سنسورهای موقعیت

عملکرد

کنترل سرعت حرکت دستگاه روی ریل.
جلوگیری از فشار بیش از حد به تیغه.
تضمین عمق برش یکنواخت.

نکته

در مدل‌های پیشرفته، سرعت تغذیه توسط الگوریتم‌های کنترل بار (Load Control) به‌صورت خودکار تنظیم می‌شود.

۶. سیستم خنک‌کننده و آب‌رسانی (Cooling & Water System)

اجزا

پمپ آب
فیلتر ورودی
شیلنگ‌های مقاوم
نازل‌های پاشش روی تیغه

عملکرد

خنک‌سازی تیغه و جلوگیری از داغی سگمنت‌ها
کنترل گردوغبار ناشی از برش
افزایش طول عمر تیغه

نکته

کاهش جریان آب = افزایش دما = احتمال شکست تیغه.

۷. سیستم الکتریکی و تابلو کنترل (Control Unit)

اجزا

کنترلر اصلی (Main Control Unit)
صفحه کنترل دستی یا ریموت
اینورتر کنترل دور
کلیدهای ایمنی

عملکرد

کنترل سرعت دور تیغه
نمایش جریان، خطاها و وضعیت موتور
توقف اضطراری (Emergency Stop)

ویژگی‌های پیشرفته

در برخی مدل‌ها:

Cut Assist (کمک‌برش خودکار)
تنظیمات دیجیتال سرعت تغذیه
تشخیص بار بیش از حد

۸. سیستم انتقال نیرو (Drive Train)

اجزا

گیربکس
چرخ‌دنده‌ها
تسمه یا کوپلینگ

عملکرد

کاهش یا افزایش دور موتور به دور مناسب تیغه.
انتقال گشتاور بدون لقی.

نکته

کوپلینگ‌ها باید بدون شکستگی یا هم‌خط نبودن باشد؛ در غیر این صورت به شفت یا بلبرینگ آسیب می‌رسد.

۹. یاتاقان‌ها و بلبرینگ‌ها (Bearings)

انواع

بلبرینگ شفت اصلی
رولربرینگ‌های محوری در موتور
بلبرینگ‌های حرکتی روی کالسکه

عملکرد

کاهش اصطکاک
جلوگیری از لقی در تیغه
افزایش دقت برش

علائم فرسودگی

صدای زوزه
بازی یا لقی محوری
داغ‌شدن بیش از حد

۴ — نکات ایمنی پیش‌نیاز نگهداری

قبل از هر سرویس، دستگاه را خاموش، منبع برق یا سوخت را قطع و قفل/برچسب‌گذاری انجام دهید.
از تجهیزات حفاظت فردی (کلاه ایمنی، عینک، محافظ شنوایی، دستکش ضدبرش، ماسک تنفسی یا سیستم خنثی‌سازی گرد و غبار) استفاده کنید.
تیغه یا سیم الماسه را تنها زمانی باز کنید که کاملاً متوقف شده و سرد باشد.
از دستورالعمل‌های تولیدکننده برای حداکثر سرعت تیغه (RPM) و قطر مجاز تبعیت کنید.

۵ — راهنمای جامع نگهداری (روزانه، هفتگی، ماهانه، سالانه)

در ادامه سه جدول جداگانه برای نگهداری روزانه، هفتگی و ماهانه آورده شده؛ سپس هر آیتم را «دونه‌دونه» توضیح و روش انجام و نکات ایمنی و تشخیص خرابی می‌دهم.

جدول نگهداری روزانه (قبل از هر شیفت)

ردیف	وظیفه / چک	جزئیات چک	ابزار/مصالح لازم	اولویت
1	قفل‌گذاری/قطع منبع (Lockout/Tagout)	از قطع برق/سوخت و علامت‌گذاری اطمینان حاصل شود	قفل LOTO، کارت برچسب	بسیار بالا
2	بازدید ظاهری کلی	بدنه، ریل، شیلنگ آب، کابل‌ها، نقاط جوش	چراغ قوه، دستکش	بالا
3	بررسی تیغه/سیم الماسه	ترک، شکستگی، سایش نامتعارف، درست بسته شدن هاب	ابزار باز کردن هاب، دستکش ضدبرش	بسیار بالا
4	بررسی آب‌رسانی و پمپ	جریان آب، نازل‌ها، فیلترها، شیلنگ‌ها	پمپ تست، پارچه، آچار	بالا
5	کنترل پیچ‌ها و بست‌ها	شل شدن پیچ‌های نگهدارنده هاب، گارد، ریل	آچار، پیچ‌گوشتی، تورک‌رنچ	بالا
6	تست عملکرد خاموش/روشن و گوش به صدا	روشن کردن کوتاه بدون بار و گوش دادن به صداها	–	بالا
7	بررسی حفاظ‌ها و کلیدهای ایمنی	سالم بودن گارد، کلید E-stop، سیم‌کشی ظاهری	بازرسی چشمی، مولتی‌متر (در صورت نیاز)	بسیار بالا
8	پاک‌سازی مسیر آب و سطوح کاری	حذف ملات/گرد و غبار روی ریل و نازل‌ها	برس، پارچه، بیلچه کوچک	متوسط

جدول نگهداری هفتگی

ردیف	وظیفه / چک	جزئیات چک	ابزار لازم	اولویت
1	گریس‌کاری ریل و نقاط لغزشی	گریس مناسب طبق دفترچه، پاک‌کردن رسوبات قبلی	گریس‌گیر، گریس مناسب	بالا
2	بررسی لقی کالسکه و صفحات راهنما	اندازه‌گیری لقی و تنظیم پیچ‌ها	آچار، ورنیه/فیلر گیج	بالا
3	کنترل وضعیت تسمه/زنجیر انتقال نیرو	ترک خوردگی، کشش مناسب، دندانه‌زدگی	ابزار کشش، آچار	متوسط
4	تمیزکاری فیلتر آب و مخزن	باز کردن فیلتر، پاک‌کردن یا تعویض در صورت لزوم	فیلتر یدکی، پارچه	متوسط
5	بررسی اولیه بلبرینگ‌ها (صوتی/حرارتی)	گوش دادن برای صداها، لمس برای دما (با احتیاط)	گوش دادن، دستکش، ترمومتر لمسی در صورت نیاز	بالا
6	تست عملکرد سیستم تغذیه (فید)	حرکت کالسکه با سرعت‌های مختلف بدون بار	کنترلر، مانیتور/لاگ (در صورت وجود)	بالا
7	بررسی اتصالات الکتریکی ظاهری	پیچ‌های شل ترمینال، سوختگی رنگ‌ها	پیچ‌گوشتی، مولتی‌متر	بالا

جدول نگهداری ماهانه

ردیف	وظیفه / چک	جزئیات چک	ابزار لازم	اولویت
1	بازرسی دقیق بلبرینگ‌ها و هاب	باز کردن حفاظ برای بررسی لقی و نشت گریس	ابزار بازکن، گیج اندازه‌گیری	بسیار بالا
2	تست کامل سیستم ایمنی و الکترونیک	تست E-stop، سنسورها، نمایشگر خطاها	مولتی‌متر، اسکوپ در صورت نیاز	بسیار بالا
3	بررسی وضعیت موتور و کنترل دور (اینورتر)	اندازه‌گیری جریان، دما، لرزش و لاگ خطا	کلید جریان‌سنج، ترمومتر، آنالیزور لرزش	بالا
4	بررسی ساختار فریم و ریل برای ترک/خستگی	چک جوش‌ها، ترک‌های ریز، خوردگی	چراغ قوه، آینه، در صورت نیاز تست غیرمخرب	بالا
5	تعویض فیلترها و بازرسی پمپ آب	فیلترهای ریز، صافی‌ها، کوپلینگ پمپ	فیلتر یدکی، ابزار پمپ	متوسط
6	کالیبراسیون و نمونه‌برداری برش	انجام یک برش نمونه برای بررسی عمق و زاویه	ابزار اندازه‌گیری، گونیا	بالا
7	بازبینی و ثبت گزارش سرویس	ثبت ساعات کار، قطعات تعویض‌شده، خطاها	فرم گزارش، سیستم CMMS در صورت وجود	بسیار بالا

توضیحات تفصیلی و روش انجام

نگهداری روزانه — توضیحات کامل

قفل‌گذاری/قطع منبع (Lockout/Tagout)

چرا: جلوگیری از روشن‌شدن تصادفی هنگام انجام بازدید یا تعویض تیغه که می‌تواند مرگبار باشد.
چگونه: پیش از هر مداخله، کلید اصلی برق سه‌فاز را قطع کنید، سوپاپ سوخت/گاز را ببندید (در مدل بنزینی)، و از قفل‌های LOTO و برچسب «در حال سرویس» استفاده کنید. اطمینان حاصل کنید همه اپراتورها از وضعیت آگاه‌اند.
نکات ایمنی: فقط اپراتوری که قفل را نصب کرده است باید مجوز باز کردن آن را داشته باشد.

بازدید ظاهری کلی

موارد برای بررسی: ترک یا خوردگی قاب و نقاط جوش، خوردگی ریل، شکستگی در براکت‌ها، هر گونه نشت آب یا روغن، سالم بودن سیم‌ها و کابل‌ها.
روش: یک بازبینی چشمی از بالا به پایین انجام دهید و جاهایی که آب یا ملات انباشته شده را پاک کنید. هر نشتی را علامت‌گذاری و در دفتر ثبت کنید.

بررسی تیغه/سیم الماسه

موارد: ترک‌های شعاعی در بدنه تیغه، جدا شدن سگمنت‌ها، سایش بیش از حد سگمنت، تاب یا خمیدگی، صحیح بسته‌نشدن پیچ‌های هاب یا کیت اتصال سیم.
روش: پس از خاموش‌کردن و قفل‌گذاری، گارد را باز کرده و هاب را چک کنید. در صورت مشاهده هر ترک یا شکاف تیغه را تعویض کنید. برای سیم الماسه، بررسی کنید اتصالات و غلاف‌ها سالم باشند و تاندون‌ها سست نشده باشند.
نکات: از دستکش‌های ضدبرش استفاده کنید و هرگز تیغه را زمانی که گرم است لمس نکنید.

بررسی آب‌رسانی و پمپ

موارد: وجود جریان آب از نازل‌ها، عدم گرفتگی فیلتر، سلامت شیلنگ‌ها، وجود هوا در خطوط.
روش: پمپ را روشن کنید و جریان آب را در نازل‌ها ببینید. اگر جریان کم بود، فیلترها/صافی ورودی را کنترل کنید. در صورت هر نشتی یا صدای غیرعادی پمپ را خاموش و بررسی کنید.
نکته: آب باعث خنک شدن سگمنت‌ها و کاهش گردوغبار می‌شود؛ بدون آب برش ندهید.

کنترل پیچ‌ها و بست‌ها

موارد: پیچ‌های هاب، پیچ‌های نگهدارنده گارد، پیچ‌های ریل و بست‌های نگهدارنده.
روش: با آچار مناسب، پیچ‌ها را کنترل کنید. از تورک‌رنچ برای پیچ‌های حساس استفاده کنید و مقادیر تورک را طبق دفترچه سازنده تنظیم کنید.
نکته: پیچ‌های شل می‌توانند باعث لقی و لرزش شوند که به بلبرینگ و شفت آسیب می‌زند.

تست عملکرد خاموش/روشن و گوش به صدا

چگونه: پس از انجام چک‌های اولیه، دستگاه را بدون بار روشن کنید (تیغه آزاد/درجا) و به صداها گوش دهید: وز وز، زوزه بلبرینگ، ضربه ناگهانی یا دود را بررسی کنید. اگر صدا یا بوی سوختگی شنیده/حس شد، فوراً خاموش کنید.
نکته: برخی صداها در راه‌اندازی اولیه طبیعی‌اند اما صداهای پیوسته‌ای که با افزایش دور بالا می‌روند هشدارند.

بررسی حفاظ‌ها و کلیدهای ایمنی

موارد: سالم‌بودن گارد تیغه، عملکرد کلید توقف اضطراری (E-stop) و سوئیچ‌های درب یا گارد.
روش: کلید E-stop را فشار دهید و مطمئن شوید جریان قطع و دستگاه فوراً از دور خارج می‌شود. گاردها باید قفل شوند و در صورت باز بودن اجازه روشن شدن را ندهند (در صورت وجود اینترلاک).
نکته: E-stop ها را هر روز تست کنید و در گزارش ثبت کنید.

پاک‌سازی مسیر آب و سطوح کاری

چگونه: ملات و گرد و غبار را با برس سخت و پارچه پاک کنید؛ نازل‌ها و مسیرها را تمیز نگه دارید.
نکته: تجمع ملات باعث مسدود شدن جریان آب و افزایش دما می‌شود.

نگهداری هفتگی — توضیحات کامل

گریس‌کاری ریل و نقاط لغزشی

چرا: جلوگیری از خوردگی و کاهش اصطکاک و سایش ریل و رولرها.
چگونه: با گریس‌گیر، نقاط روانکاری مشخص‌شده در دفترچه را با گریس توصیه‌شده (معمولاً گریس پایه لیتیم یا آنچه سازنده تعیین کرده) روانکاری کنید. قبل از گریس‌کاری، رسوبات را پاک کنید.
نکته: از گریس بیش از حد استفاده نکنید؛ گریس اضافی گرد و غبار را به خود می‌چسباند.

بررسی لقی کالسکه و صفحات راهنما

چرا: لقی باعث کاهش دقت برش و افزایش لرزش می‌شود.
چگونه: با استفاده از ورنیه یا فیلر گیج، لقی را اندازه بگیرید و طبق مقادیر مجاز سازنده تنظیم کنید. سپس پیچ‌های تنظیم را قفل کنید.
نکته: اگر لقی بیش از حد است ممکن است بلبرینگ یا سطوح تماس فرسوده شده باشند و نیاز به تعویض باشد.

کنترل وضعیت تسمه/زنجیر انتقال نیرو

چرا: پارگی یا کشش نامناسب می‌تواند باعث لغزش و ترک خوردن شود.
چگونه: تسمه‌ها را از نظر ترک یا ساییدگی بررسی کنید، کشش را مطابق دفترچه تنظیم کنید و در صورت مشاهده دندانه‌زدگی یا سایش تعویض کنید.
نکته: همیشه از تسمه‌ها/زنجیرهای دارای شماره فنی سازنده استفاده کنید.

تمیزکاری فیلتر آب و مخزن

چرا: فیلترهای آلوده جریان آب را کم کرده و باعث کارکرد نامناسب پمپ می‌شوند.
چگونه: فیلترها را خارج کنید، با آب و برس بشویید یا تعویض کنید. مخزن را از رسوبات پاک کنید.
نکته: فیلترهای آسیب‌دیده باید هر چه زودتر تعویض شوند تا از ورود ذرات به نازل جلوگیری شود.

بررسی اولیه بلبرینگ‌ها (صوتی/حرارتی)

چرا: بلبرینگ فرسوده می‌تواند منجر به توقف ناگهانی و آسیب شفت شود.
چگونه: به بلبرینگ‌ها گوش دهید (صدای زوزه یا خرخر) و با دست (با احتیاط) یا ترمومتر لمسی دمای آن‌ها را مقایسه کنید با حالت معمول. افزایش دما یا صدای غیرعادی نشان‌دهنده مشکل است.
نکته: برای بررسی دقیق‌تر از ترمومتر لمسی یا اسکوپ صوتی استفاده شود.

تست عملکرد سیستم تغذیه (فید)

چرا: تغذیه ناصحیح می‌تواند باعث ایجاد بار اضافی روی تیغه و موتور شود.
چگونه: کالسکه را در سرعت‌های مختلف بدون بار حرکت دهید و بررسی کنید حرکت پیوسته و بدون گیر کردن باشد؛ سپس در شرایط کنترل‌شده با بار سبک تست کنید.
نکته: در صورت وجود کنترل خودکار تغذیه، لاگ خطاها و رفتار سیستم را بررسی کنید.

بررسی اتصالات الکتریکی ظاهری

چرا: اتصالات شل یا گرم‌شدن ترمینال‌ها می‌تواند باعث خرابی یا آتش‌سوزی شود.
چگونه: پیچ‌ ترمینال‌ها را بررسی و سفت کنید، رنگ عایق را برای سوختگی ببینید، در صورت نیاز با مولتی‌متر ولتاژ/جریان را اندازه‌گیری کنید.
نکته: هر کار بر روی تابلو باید تنها توسط برقکار مجاز انجام شود.

نگهداری ماهانه — توضیحات کامل

بازرسی دقیق بلبرینگ‌ها و هاب

چرا: تشخیص لقی داخلی، نشت گریس یا خوردگی زودهنگام.
چگونه: حفاظ هاب را باز کنید، بلبرینگ را از نظر نشتی، شکستگی یا شیار بررسی کنید؛ اگر لقی یا خرابی مشهود بود بلبرینگ را خارج و تعویض کنید. از روان‌کننده‌های توصیه‌شده استفاده کنید.
نکته: نصب بلبرینگ باید با ابزار مناسب و بدون وارد کردن ضربه مستقیم انجام شود.

تست کامل سیستم ایمنی و الکترونیک

چرا: اطمینان از عملکرد صحیح E-stop، سنسورها و اینترلاک‌ها برای جلوگیری از حوادث.
چگونه: تمام سنسورها و سوئیچ‌ها را به ترتیب فعال/غیرفعال کنید و پاسخ دستگاه را بررسی نمایید. خطاهای ذخیره‌شده در کنترلر را پاک و یادداشت کنید.
نکته: برای تست سنسورها ممکن است نیاز به مولتی‌متر یا تجهیزات تست مخصوص باشد.

بررسی وضعیت موتور و کنترل دور (اینورتر)

چرا: جریان کشش بالا، لرزش یا دمای غیرطبیعی از خرابی موتور یا اینورتر خبر می‌دهد.
چگونه: جریان فازها را اندازه‌گیری کنید و با مقادیر نامی مقایسه کنید؛ دمای بدنه موتور را با ترمومتر بررسی کنید؛ لاگ خطاهای اینورتر را بخوانید. در صورت لرزش غیرعادی از آنالایزر استفاده کنید.
نکته: اگر جریان غیرمعمول است ممکن است علت آن بار بیش از حد، بلبرینگ یا بار مکانیکی باشد.

بررسی ساختار فریم و ریل برای ترک/خستگی

چرا: تنش‌های مکرر می‌توانند ترک‌های ریز ایجاد کنند که با گذر زمان گسترش می‌یابند.
چگونه: بازرسی چشمی و با چراغ قوه انجام دهید؛ برای تشخیص ترک‌های داخلی از تست غیرمخرب (NDT) مثل ضخامت‌سنج یا رنگ نافذ استفاده کنید در صورت لزوم.
نکته: هر ترک باید فوراً کنترل و در صورت نیاز جوش یا تقویت شود.

تعویض فیلترها و بازرسی پمپ آب

چرا: کارکرد پمپ با فیلتر گرفتگی کاهش می‌یابد و فشار خروجی کم می‌شود.
چگونه: فیلترها را تعویض و کوپلینگ پمپ را بازبینی کنید؛ پروانه پمپ را از نظر فرسودگی کنترل کنید.
نکته: ضربه‌زدن یا کارکرد پمپ بدون آب صدمه‌زننده است.

کالیبراسیون و نمونه‌برداری برش

چرا: تضمین برش با عمق و زاویه درست و برای تشخیص تدریجی خطاها در سیستم مکانیکی.
چگونه: یک برش نمونه روی یک قطعه مشابه انجام دهید، عمق و زاویه را با ابزار دقیق (گونیا، کولیس، متر لیزری) اندازه‌گیری کنید و نتیجه را با مقدار مورد انتظار مقایسه کنید. در صورت انحراف، ردیف تنظیمات ریل/کالسکه را انجام دهید.
نکته: ثبت نتایج کمک می‌کند تا روند خرابی زودتر شناسایی شود.

بازبینی و ثبت گزارش سرویس

چرا: داشتن سابقه سرویس برای تحلیل خرابی و نگهداری پیشگیرانه ضروری است.
چگونه: ساعات کار دستگاه، پارامترهای بار، هر قطعه تعویض‌شده و هر خطای مشاهده‌شده را ثبت کنید. اگر از سیستم CMMS استفاده می‌کنید، اطلاعات را وارد کنید.
نکته: گزارش دقیق به کاهش زمان تعمیر و هزینه‌های بلندمدت کمک می‌کند.

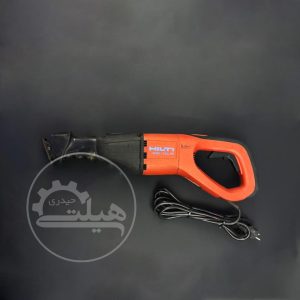

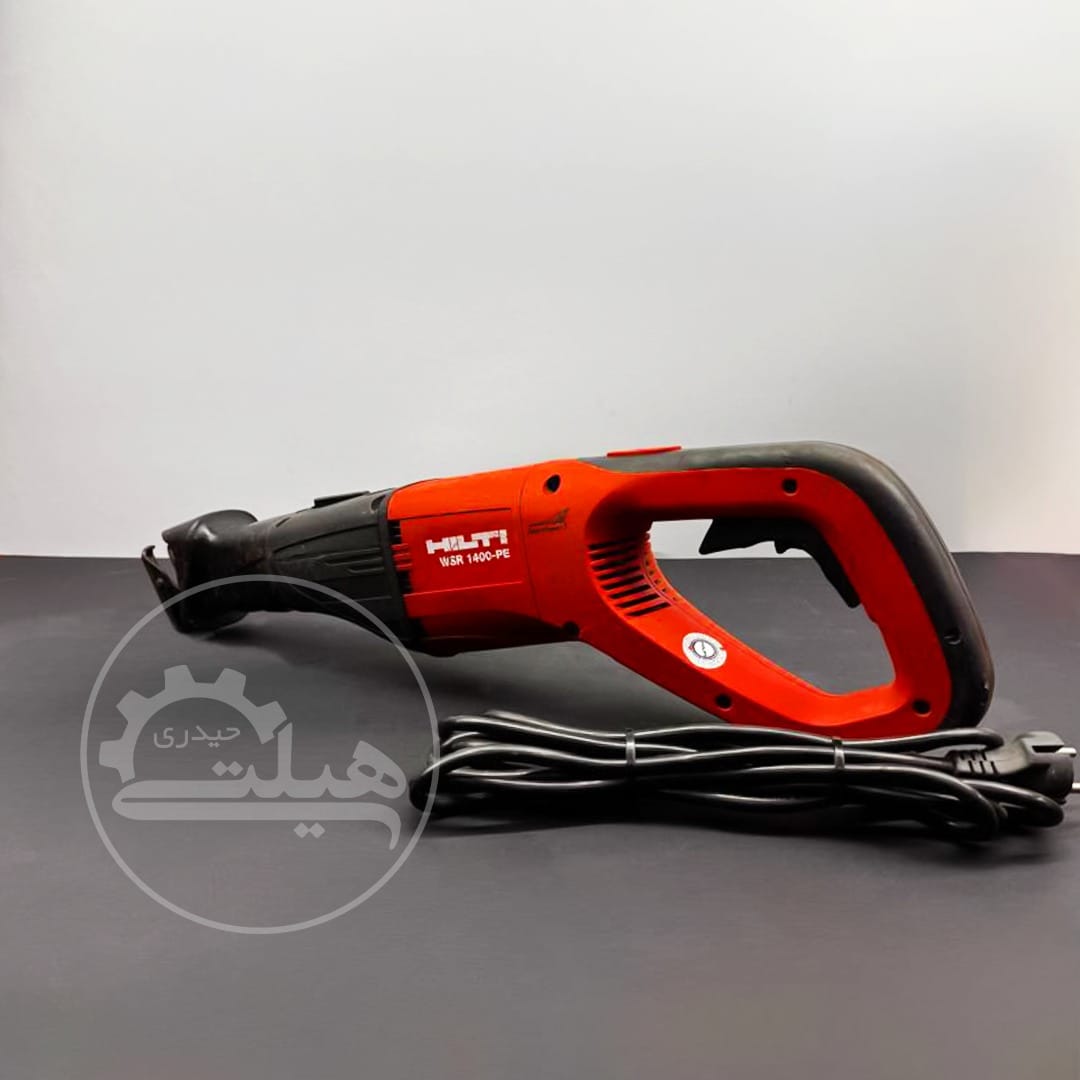

راهنمای نگهداری و معرفی «اره افقی‌بر»

نکات ایمنی کلی و توصیه‌های تکمیلی

همیشه از تجهیزات حفاظت فردی (PPE) استفاده کنید: عینک ایمنی، ماسک/تهویه مناسب، دستکش ضدبرش، محافظ شنوایی و کفش ایمنی.
دستورالعمل‌ها و مقادیر تورک و روانکار دقیق را از دفترچه مدل دستگاه خود استخراج کنید — مقادیر عمومی ممکن است برای برخی مدل‌ها نامناسب باشد.
از قطعات یدکی اصلی یا معادل کارخانه استفاده کنید تا سازگاری مکانیکی و ایمنی حفظ شود.
ثبت دقیق خرابی‌ها و اقداماتی که انجام شده است را نگه دارید — این سوابق برای تحلیل ریشه‌ای خرابی (RCA) و برنامه‌ریزی پروتکل‌های پیشگیرانه حیاتی هستند.

۶ — نکات نگهداری ویژه برای تیغه‌ها و سیم‌های الماسه

انتخاب درست تیغه: براساس جنس کار (بتن، بتن مسلح، آسفالت، فولاد آرماتور) تیغه و ترکیب الماس را انتخاب کنید. استفاده از تیغهٔ نامناسب باعث گرمای زیاد و فرسایش سریع می‌شود
کنترل حالت قوس/لرزش: تیغه‌های تاب‌دار یا هاب خمیده را جایگزین کنید — لرزش باعث صدمات بیشتر به هاب و موتور می‌شود.
سیم الماسه: طول تماس بهینه سیم با قطعهٔ کار و سرعت تغذیه مناسب را رعایت کنید؛ برای DS-WSS 30 هیلتی راهنمایی‌هایی درباره طول برش و طول بهینه تماس ذکر شده است.

۷ — عیب‌یابی رایج و راه‌حل‌ها

کاهش عملکرد برش / کند شدن برش: ممکن است تیغه کند شده باشد — آنرا تعویض یا «تراش» (dress) کنید، سرعت تغذیه را کاهش دهید، یا نوع تیغه را تغییر دهید.
دود یا بوی سوختگی از تیغه: بررسی آب‌رسانی، بلبرینگ‌ها، و نشتی روغن؛ بوی سوختگی از موتور هم نیازمند سرویس موتور است.
لرزش یا صدای زیاد: بررسی تراز تیغه، هاب، بلبرینگ‌ها؛ پیچ‌ و مهره‌های فیکس را بازبینی کنید.
نشتی آب/خورده‌شدن مسیر آب: فیلترها و شیلنگ‌ها را تمیز یا تعویض کنید.

۸ — فهرست کنترل سریع (Checklist) — قبل از هر شیفت کاری

قطع جریان و بررسی بصری قبل از روشن‌شدن: پیچ‌ها، شیلنگ‌ها، تیغه.
اطمینان از کافی بودن آب و عملکرد پمپ.
بررسی وجود تجهیزات ایمنی و کار کردن سوئیچ‌های توقف اضطراری.
تست کوتاه در هوا (بدون بار) و گوش دادن به صداهای غیرعادی.

۹ — قطعات مصرفی و لوازم جانبی که باید موجود باشد

تیغه‌های الماسه مناسب (چند نوع برای مصالح مختلف).
سیم الماسه و قطعات مرکزکننده/اتصال سیم.
بلبرینگ‌های یدکی، فیلترهای آب، شیلنگ‌ها و بست‌ها.
گریس و روغن‌های توصیه‌شده توسط هیلتی.
کیت ابزار برای تعویض تیغه و تنظیمات فنی.

۱۰ — منابع و مرجع سریع

صفحه محصولات وال‌سو و سیم الماسه هیلتی (مشخصات تیغه، دامنه قطرها، و مشخصات ایمنی).
مشخصات مدل DST 10-CA: مشخصاتی مانند بازه قطر تیغه (600–900 mm)، توان نامی، و عمق برش تا حدود 38 cm. (مثال برای وال‌سوهای هیلتی
مستندات و دفترچه‌های فنی برای سیستم DS-WSS 30 (wire saw) که نکات طول بهینه تماس سیم و دستورالعمل‌های سرویس را دارد.
خانوادهٔ DSH (cut-off saw) برای اره‌های دستی (مشخصات عمق برش، توان موتور و نوع کاربری).

۱۱ — نکات پایانی و توصیه‌های عملی

همیشه دفترچه فنی مدل دقیق دستگاه خود را نگهداری و مطابق آن عمل کنید. هیلتی برای هر مدل دستورالعمل‌های جدی دربارهٔ سرویس، گارانتی و ایمنی دارد.
ثبت سوابق سرویس و ساعات کار کمک می‌کند قطعات مصرفی را سر موقع تعویض کنید و در صورت بروز خرابی، الگوها را تشخیص دهید.
استفاده از قطعات اصلی هیلتی (تیغه، بلبرینگ، فیلتر) عمر مفید دستگاه را افزایش می‌دهد.
اگر دستگاه شما وال‌سو سنگین است و سال‌ها کار کرده، سرویس تخصصی و بازبینی ساختار جوش و فریم هر چند سال یک‌بار ضروری است.

اطلاعات تماس فروشگاه هیلتی حیدری
